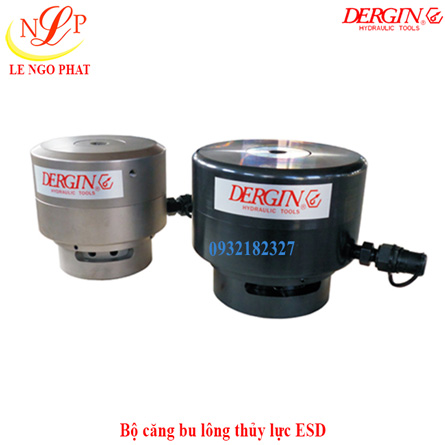

Bộ Căng Bu Lông Thủy Lực ESD20

Căng bulong thủy lực ESD20, DERGIN hydraulic bolt tensioner ESD20: chuyên dùng để siết bulong cường độ cao.

Xuất sứ: DERGIN - made in China

Model: ESD20

Kích thước Bulong/ Thread D1 (mm): M20x2.5

A/F (S): 30

Sức căng/ Tensile Force: 200 KN

Áp suất làm việc max: 1500 Bar

Sử dụng bơm thủy lực có áp suất làm việc 1500 Bar

Giá: 0932182327

Mã sản phẩm: ESD20

Model: ESD20

Bản vẽ kỹ thuật Căng bulong thủy lực ESD:

Bản vẽ/ sơ đồ kỹ thuật Bộ căng Bulong thủy lực ESD

Thông số kỹ thuật Căng bulong thủy lực ESD:

Model	Thread D1	A/F	Tensile Force	D2	D3	D4	H1	H2	H3
Model	mm	S	KN	mm	mm	mm	mm	mm	mm
ESD20	M20 x 2.5	30	200	42	52	65	6	19	94
ESD24	M24 x 3	36	290	49	60	78	8	22	102
ESD27	M27 x 3	41	380	55	67	86	10	25	108
ESD30	M30x3.5	46	460	61	74	97	12	27	106
ESD33	M33x3.5	50	570	66	81	107	14	29	114
ESD36	M36x4	55	670	71	90	117	16	32	118
ESD39	M39x4	60	800	77	96	127	18	34	125
ESD42	M42x4.5	65	920	83	102	137	20	37	134
ESD45	M45x4.5	70	1080	89	110	148	22	39	135
ESD48	M48x5	75	1220	94	116	158	24	42	140
ESD52	M52x5	80	1450	102	128	169	28	46	151
ESD56	M56x5.5	85	1680	106	135	179	31	49	158
ESD60	M60x5.5	90	2010	114	142	199	34	52	167
ESD64	M64x6	95	2210	120	151	211	37	55	172
ESD68	M68x6	100	2600	124	155	228	40	58	180
ESD72	M72x6	105	2880	130	168	238	44	62	186
ESD76	M76x6	110	3320	139	180	259	48	66	197
ESD80	M80x6	115	3610	142	188	267	50	68	202
ESD90	M90x6	130	4650	160	210	300	58	77	220
ESD100	M100x6	145	5830	178	237	340	66	85	240

Đặc điểm Căng bu lông thủy lực ESD:

- Bộ căng bulong ESD Chủ yếu được sử dụng cho bu lông cấp 10,9.

- Áp suất làm việc tối đa 150MPa ~ 1500 bar

- Thiết kế cơ cấu lò xo hồi tự động

- Dễ dàng thay thế đai căng bulong

- Đường chỉ báo hành trình màu đỏ, cảnh báo quá tải để đảm bảo an toàn cho người vận hành.

- Bề mặt được đánh bóng (màu đen)

- Nắp đậy an toàn

- Lớp mạ niken bảo vệ chống ăn mòn

- Cấu hình ống nối thủy lực có thể xoay 360 °

- Có thể được trang bị với tay áo đai ốc quay kiểu bánh răng (đai ốc lục giác)

- Que đo độ giãn dài ren

Ưu điểm của Căng Bulong thủy lực:

Siết được cùng lúc rất nhiều con bu lông bằng phương pháp nối tiếp. Hoặc siết full tất cả bu lông của mặt bích mà không phương pháp nào có được.

Độ chính xác rất cao.

Đặc biệt ứng dụng cho siết bích các đường ống, bích trụ tháp.

Giảm được ma sat sinh ra trong quá trình siết bu lông. Thích hợp cho mọi yêu cầu an toàn cháy nổ cho môi trường oil & gas.

Ứng dụng của Căng Bu lông thủy lực:

- Là thiết bị không thể thiếu trong siết mặt bích trong các nhà máy lọc dầu, các công trình oil & gas, đường ống.

- Ứng dụng siết bích cho các đường ống dẫn hóa chất, nước sạch, nước thải.

- Sử dụng siết tháp điện gió với các vị trí từ chân tháp đến cánh: bu lông móng, các đốt, nóc tháp, hộp số, trục chính, cánh.

- Đặc biệt sử dụng trong các công trình ngầm, offshore/subsea.
